项目设计依据
GB50400-2006 《建筑与小区雨水利用工程技术规范》
GB50015-2003 《建筑给水排水设计规范》(2009年版)
GB50014-2006 《室外排水设计规范》(2014年版)
GB50318-2000 《城市排水工程规划规范》
GB/T18920-2002《城市污水再生利用城市杂用水水质》
DB11/685-2013 《雨水控制与利用工程设计规范》
项目系统概述及工艺流程
本说明为雨水收集调蓄系统相关说明,整个室外雨水及相关系统除符合本次图纸要求外,仍需以终厂家深化后的施工图为施工依据。
设计参数:地块规划用地面积56732.2m2,硬化面积21181.388m2,透水铺装面积10313.73m2,下凹绿地面积10778.1m2,下凹绿地平均深度100mm,总绿化面积19883.50m2,小区雨水设计重现期3年,建设后总径流量3912.3m3按硬化面积每1万设置500m3调蓄池考虑。外排雨水径流系数不大于0.15,调蓄池容积1970m3,根据上述计算,结合市政雨水口位置,在项目区域内东西两侧各设置一座
雨水收集池,东侧水池规格为23.76*1.674*2.6=1034m3(有效容积为985.0m3);西侧水池规格还需要进一步调整"(有效容积为953.0m3)。
雨水收集池排空时间不超过12h。收集雨水用于绿化,冲洗道路使用。雨水回用系统设置的净化装置,净化水质应符合回水质用要求。本项目雨水排水量不大于市政排水能力,雨水设置初期雨水弃流装置,雨水口设置挡污措施,对收集雨水进行污染控制。
在水池前端设置初雨分流井,经弃流后雨水进入雨水收集水池,后经全自动自清洗过滤器过滤和紫外线消毒器在线杀菌后送入厂区绿化系统和道路冲洗系统。弃流、溢流雨水排入下游雨水管道。
雨水综合利用工艺流程:

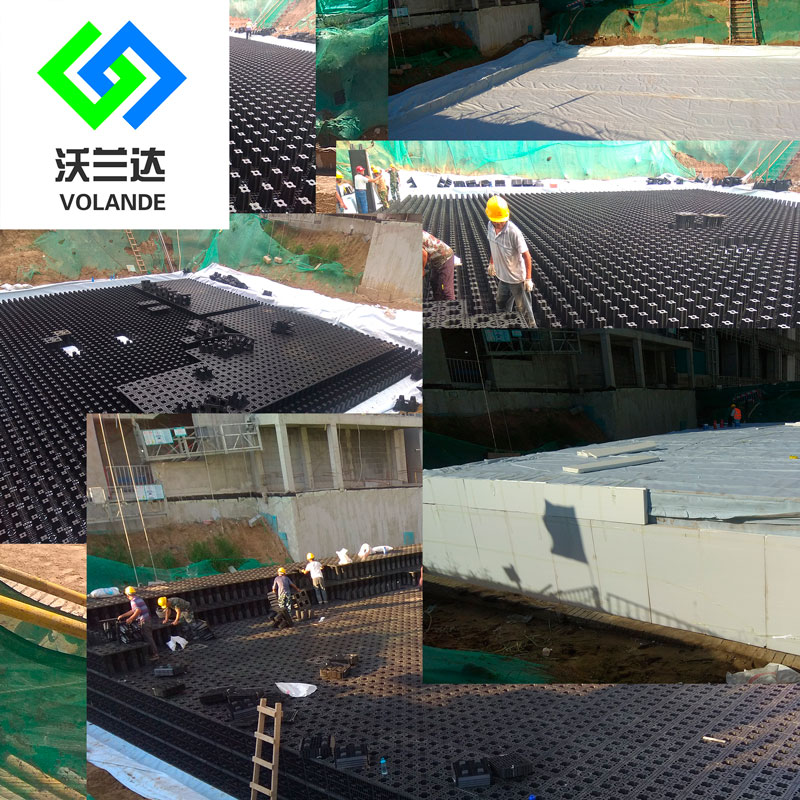

施工图片:
项目所在地介绍:北京中关村生命科学园是北京市政府、国家科技部根据国务院关于加快中关村科技园建设的《批复》,启动北京高科技"248"重大创新工程所做出的重大战略部署。现代生物技术和新医药产业被喻为新世纪永远成长的"钻石产业",成为当今世界各国激烈竞争、势在必夺的战略制高点。北京中关村生命科学园是建设21世纪中关村科技园区的重要组成部分,是首都发展知识经济的对外窗口,是国家级生物技术和新医药高科技产业的创新基地。生命园将以我国863计划生物领域重大项目为主要依托,为在北京地区形成生物领域创新资源的战略整合,提供一个功能齐全的创业平台(北京生命科学园雨水收集池施工完毕)。
中关村生命科学园将规划建设成集生命科学研发、企业孵化、中试与生产、成果评价鉴定、生物技术项目展示发布,风险投资、国际交流、人员培训于一体的高科技园区。北京中关村生命科学园在服务于国家863计划生物领域重大项目的同时,面向国际、国内优异的生物技术研发机构和企业开放,并吸引金融机构、风险投资、法律事务等社会中介机构,在政府职能部门的指导下共同创建国际优异的生命科学园。
热爱生命、保护生命是人类幸福之所在。探索生命的奥秘是生命科学的永恒主题。中关村生命科学园的兴建将为入园研发机构和企业提供一个基础设施完善、交通便捷、环境优美、专业配套设施齐全的高科技产业基地。北京中关村生命科学园在21世纪的世界科技园中必将占有十分重要的地位(北京生命科学园雨水收集池施工完毕)。
